 Toshiba SMMS VRF Sistem Özellikleri |
 |
Özellikler
SMMS sistemi R410A soğutucu ile çalışır ve tüm dış ünitelerinde en son inverter teknolojisini kullanır. SMMS, rakipsiz bir Toshiba teknolojisi ile her dış ünitede çift inverterli kompresöre sahiptir. 48 iç üniteye kadar bağlantı yapılabilen sistemler, soğutma kapasite aralığı 14 - 135 kW iken, ısıtma modunda 16 - 150 kW' tır. |
Temel özellikler
Piyasadaki en iyi COP (22.4 kW için 4.25): enerji tüketimini azaltmak ve tasarrufu arttırmak için.
---------------------------------------------------
İleri teknolojili kompresör yağı yönetim sistemi daha fazla güvenilirliği garanti eder.
---------------------------------------------------
TCC Bağlantısı: Otomatik konfügürasyonlu adresleme.
---------------------------------------------------
48 iç ünite bağlanabilir - Toshiba özelliğidir.
---------------------------------------------------
Akıllı Güç Yönetim Ünitesine (IPDU) sahip en son inverter teknolojisi.
---------------------------------------------------
Daha geniş uygulama esnekliği için 300 m'ye kadar borulama imkanı.
|
| |
Teknik özellikler dış üniteler |
| Dış ünitler |
MAP0501T8
MAP0501HT8
5 HP |
MAP0601T8
MAP0601HT8
6 HP |
MAP0801T8
MAP0801HT8
8 HP |
MAP1001T8
MAP1001HT8
10 HP |
MAP1201T8
MAP1201HT8
12 HP |
| Soğutma kapasitesi |
kW |
Soğ. |
14 |
16 |
22,4 |
28 |
33,5 |
| Güç tüketimi |
kW |
Soğ. |
3,65 |
4,64 |
5,67 |
7,67 |
11,92 |
| EER |
W7W |
Soğ. |
3,84 |
3,45 |
3,95 |
3,65 |
2,81 |
| Enerji etiketi |
|
Soğ. |
A |
A |
A |
A |
C |
| Çalışma akımı |
A |
Soğ. |
5,85 |
7,28 |
8,62 |
11,55 |
18,30 |
| Isıtma kapasitesi** |
kW |
Isıt. |
16 |
18 |
25 |
31,5 |
37,5 |
| Güç tüketimi |
kW |
Isıt. |
3,84 |
4,56 |
5,88 |
7,97 |
10,19 |
| COP |
W/W |
Isıt. |
4,17 |
3,95 |
4,25 |
3,95 |
3,68 |
| Enerji etiketi |
|
Isıt. |
A |
A |
A |
A |
A |
| Çalışma akımı |
A |
Isıt. |
6,09 |
7,08 |
8,93 |
11,98 |
15,65 |
| Pik akım değeri |
A |
|
20 |
20 |
30 |
30 |
30 |
| Hava debisi |
m³/h - l/s |
|
9000-2520 |
9000-2520 |
9000-2520 |
9000-2520 |
9000-2520 |
| Ses seviyesi |
dB(A) |
Soğ/Isıt |
55 |
56 |
57 |
58 |
59 |
| Çalışma sıcaklık aralığı - KT |
°C |
Soğ. |
-5 -43°C |
-5 -43°C |
-5 -43°C |
-5 -43°C |
-5 -43°C |
| Çalışma sıcaklık aralığı - YT |
°C |
Isıt. |
-20 - 16°C |
-20 - 16°C |
-20 - 16°C |
-20 - 16°C |
-20 - 16°C |
| Boyutlar (YxGxD) |
mm |
|
1800 x 990 x 750 |
1800 x 990 x 750 |
1800 x 990 x 750 |
1800 x 990 x 750 |
1800 x 990 x 750 |
| Ağırlık |
kg |
|
228 |
228 |
228 |
228 |
228 |
| Kompresör tipi |
|
|
Hermetik |
Hermetik |
Hermetik |
Hermetik |
Hermetik |
| Soğutucu akışkan şarjı R410A |
kg |
|
9,5 |
8,5 |
12,5 |
12,5 |
12,5 |
| Borulama |
|
|
|
|
|
|
|
| Gaz emme hattı tipi - çapı |
in |
|
Havşalı - 5/8 |
Brazing - 3/4 |
Brazing - 7/8 |
Brazing - 7/8 |
Brazing -1-1/8 |
| Sıvı hattı tipi - çapı |
in |
|
Havşalı - 3/8 |
Havşalı - 3/8 |
Havşalı - 1/2 |
Havşalı - 1/2 |
Havşalı - 1/2 |
| Drenaj hattı bağlantı tipi - çapı |
in |
|
Havşalı - 3/8 |
Havşalı - 3/8 |
Havşalı - 3/8 |
Havşalı - 3/8 |
Havşalı - 3/8 |
| Maksimum eşit uzunluk* |
m |
|
175 |
175 |
175 |
175 |
175 |
| Maksimum gerçek uzunluk* |
m |
|
150 |
150 |
150 |
150 |
150 |
| Toplam uzunluk* |
m |
|
300 |
300 |
300 |
300 |
300 |
| Maks yükseklik farkı (iç ünite yuka./aşağı) |
m |
|
40/50 |
40/50 |
40/50 |
40/50 |
40/50 |
| Güç beslemesi |
V-ph-Hz |
|
400-3-50 |
400-3-50 |
400-3-50 |
400-3-50 |
400-3-50 |
* 27°C KT/19°C YT iç ortam sıcaklığı ve 35°C KT dış ortam sıcaklığı ile.
** 20°C KT iç ortam sıcaklığı ve 7°C KT/6°C YT dış ortam sıcaklığı ile.
*** Dış üniteler birleştirilmiş ise, kullanım kılavuzuna başvurunuz.
**** Eğer iç üniteler arasında yükseklik farkı 3 m'yi geçerse ve eğer İç ünite yukarıda ise, maks. yükseklik farkı 30 m'ye indirilir.
|
| Koruma cihazları |
 |
- Basma ve emme sıcaklık sensörü
- Dahili aşırı yük rölesi
- Kompresör aşırı yük rolesi
- Aşırı akım sensörü
- Yüksek basınç anahtarı
- Düşük basınç sensörü
|
| |
Teknik özellikler dış üniteler |
| Model Adı |
Soğutma Kapasitesi |
Isıtma Kapasitesi |
Dış üniteler birleşik |
İç ünite sayısı Maks |
MMY-MAP0501HT8
MMY-MAP0601HT8
MMY-MAP0801HT8
MMY-MAP1001HT8
MMY-MAP1201HT8
|
5 HP
6 HP
8 HP
10 HP
12 HP |
14 kW
16 kW
22,4 kw
28 kW
33,5 kW |
16 kW
18 kW
25 kW
31,5 kW
37,5 kW |
1
1
1
1
1 |
8
10
13
16
20 |
MMY-AP1401HT8
MMY-AP1601HT8
MMY-AP1801HT8
MMY-AP2001HT8
MMY-AP2201HT8
MMY-AP2211HT8
MMY-AP2401HT8
MMY-AP2411HT8 |
14 HP
16 HP
18 HP
20 HP
22 HP
22 HP
24 HP
24 HP
|
38,4 kW
45 kW
50,4 kW
56 kW
61,5 kW
61,5 kW
68 kW
68 kW |
43 kW
50 kW
56,5 kW
63 kW
69 kW
69 kW
76,5 kW
76,5 kW |
2(22,4 kW + 16 kW)
2(22,4 kW + 22,4 kW)
2(28 kW + 22,4 kW)
2(28 kW + 28 kW)
2(22,4 kW + 22,4 kW + 16 kW)
2(33,5 kW + 28 kW)
2(22,4 kW + 22,4 kW + 22,4 kW)
2(33,5 kW + 33,5 kW) |
23
27
30
33
37
37
40
40
|
MMY-AP2601HT8
MMY-AP2801HT8
MMY-AP3001HT8
MMY-AP3201HT8
MMY-AP3211HT8
MMY-AP3401HT8
MMY-AP3411HT8
MMY-AP3601HT8
MMY-AP3611HT8 |
26 HP
28 HP
30 HP
32 HP
32 HP
34 HP
34 HP
36 HP
36 HP |
73 kW
78,5 kW
84 kW
90 kW
90 kW
96 kW
96 kW
101 kW
101 kW |
81,5 kW
88 kW
95 kW
100 kW
100 kW
108 kW
108 kW
113 kW
113 kW |
3(28 kW + 22,4 kW + 22,4 kW)
3(28 kW + 28 kW + 22,4 kW)
3(28 kW + 28 kW + 28 kW)
4(22,4 kW + 22,4 kW + 22,4 kW + 22,4 kW)
3(33,5 + 28 kW + 28 kW)
4(28 kW + 22,4 kW + 22,4 kW + 22,4 kW)
3(33,5 kW + 33,5 kW + 28 kW)
4(28 kW + 28 kW + 22,4 kW + 22,4 kW)
3(33,5 kW + 33,5 kW + 33,5 kW)
|
43
47
48
48
48
48
48
48
48
|
MMY-AP3801HT8
MMY-AP4001HT8
MMY-AP4201HT8
MMY-AP4401HT8
MMY-AP4601HT8
MMY-AP4801HT8
|
38 HP
40 HP
42 HP
44 HP
46 HP
48 HP
|
106,5 kW
112 kW
118 kW
123,5 kW
130 kW
135 kW
|
119,5 kW
126,5 kW
132 kW
138 kW
145 kW
150 kW
|
4(28 kW + 28 kW + 28 kW + 22,4 kW)
4(28 kW + 28 kW + 28 kW + 28 kW)
4(33,5 kW + 28 kW + 28 kW + 28 kW)
4(33,5 kW + 33,5 kW + 28 kW + 28 kW)
4(33,5 kW + 33,5 kW + 33,5 kW + 28 kW)
4(33,5 kW + 33,5 kW + 33,5 kW + 33,5 kW)
|
48
48
48
48
48
48
|
|
| |
| |

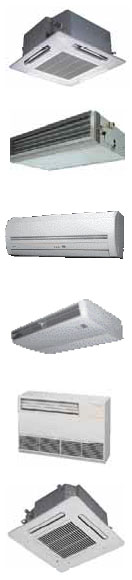

Teknik özellikler dış üniteler |
| Model Tipi |
Model Adı |
Kapasite kodu |
Soğutma kap (kW) |
Isıtma kap. (kW) |
Yükseklik (mm) |
Genişlik (mm) |
Derinlik (mm) |
Ağırlık (kg) |
| Dört yönlü kaset |
MMU-AP0091H |
1 |
2,8 |
3,2 |
256 |
840 |
840 |
20 |
| MMU-AP0121H |
1,25 |
3,6 |
4 |
| MMU-AP0151H |
1,7 |
4,5 |
5 |
22 |
| MMU-AP0181H |
2 |
5,6 |
6,3 |
| MMU-AP0241H |
2,5 |
7,1 |
8 |
23 |
| MMU-AP0271H |
3 |
8 |
9 |
| MMU-AP0301H |
3,2 |
9 |
10 |
| MMU-AP0361H |
4 |
11,2 |
12,5 |
319 |
840 |
840 |
28 |
| MMU-AP0481H |
5 |
14 |
16 |
| Kompakt dört yönlü kaset |
MMU-AP0071MH |
0,8 |
2,2 |
2,5 |
268 |
575 |
575 |
17 |
| MMU-AP0091MH |
1 |
2,8 |
3,2 |
| MMU-AP0121MH |
1,25 |
3,6 |
4 |
| MMU-AP0151MH |
1,7 |
4,5 |
5 |
| MMU-AP0181MH |
2 |
5,6 |
6,3 |
| İki yönlü kaset |
MMU-AP0071MH |
0,8 |
2,2 |
2,5 |
398 |
830 |
550 |
33 |
| MMU-AP0091MH |
1 |
2,8 |
3,2 |
| MMU-AP0121MH |
1,25 |
3,6 |
4 |
1350 |
44 |
| MMU-AP0151MH |
1,7 |
4,5 |
5 |
| MMU-AP0181MH |
2 |
5,6 |
6,3 |
48 |
| MMU-AP0241WH |
2,5 |
7,1 |
8 |
| MMU-AP0271WH |
3 |
8 |
9 |
| Tek yönlü kaset |
MMU-AP0071MH |
0,8 |
2,2 |
2,5 |
235 |
850 |
400 |
22 |
| MMU-AP0091MH |
1 |
2,8 |
3,2 |
| MMU-AP0121MH |
1,25 |
3,6 |
4 |
| MMU-AP0152SH
|
1,7 |
4,5 |
5 |
200 |
1000 |
710 |
21 |
| MMU-AP0182SH |
2 |
5,6 |
6,3 |
| MMU-AP0242SH
|
2,5 |
7,1 |
8 |
22 |
| Gizli tavan tipi |
MMD-AP0071BH |
0,8 |
2,2 |
2,5 |
320 |
550 |
800 |
27 |
| MMD-AP0091BH |
1 |
2,8 |
3,2 |
| MMD-AP0121BH |
1,25 |
3,6 |
4 |
| MMD-AP0151BH |
1,7 |
4,5 |
5 |
700 |
30 |
| MMD-AP0181BH |
2 |
5,6 |
6,3 |
| MMD-AP0241BH |
2,5 |
7,1 |
8 |
1000 |
39 |
| MMD-AP0271BH |
3 |
8 |
9 |
| MMD-AP0301BH |
3,2 |
9 |
10 |
| MMD-AP0361BH |
4 |
11,2 |
12,5 |
1350 |
51 |
| MMD-AP0481BH |
5 |
14 |
16 |
| Gizli tavan yüksek statik basınçlı |
MMD-APO181H |
2 |
5,6 |
6,3 |
380 |
850 |
660 |
52 |
| MMD-APO241H |
2,5 |
7,1 |
8 |
| MMD-APO271H |
3 |
8 |
9 |
56 |
| MMD-APO361H |
4 |
11,2 |
12,5 |
1200 |
67 |
| MMD-APO481H |
5 |
14 |
16 |
| İnce kanallı |
MMD-AP0071SPH |
0,8 |
2,2 |
2,5 |
210 |
845 |
645 |
22 |
| MMD-AP0091SPH |
1 |
2,8 |
3,2 |
| MMD-AP0121SPH |
1,25 |
3,6 |
4 |
23 |
| MMD-AP0151SPH |
1,7 |
4,5 |
5 |
| MMD-AP0181SPH |
2 |
5,6 |
5,3 |
| Tavan tipi |
MMC-APO151H |
1,7 |
4,5 |
5 |
210 |
910 |
680 |
21 |
| MMC-APO181H |
2 |
5,6 |
6,3 |
| MMC-APO241H |
2,5 |
7,1 |
8 |
1180 |
25 |
| MMC-APO271H |
3 |
8 |
9 |
| MMC-APO361H |
4 |
11,2 |
12,5 |
1595 |
33 |
| MMC-APO481H |
5 |
14 |
16 |
| Duvar tipi |
MMK-APO072H |
0,8 |
2,2 |
2,5 |
275 |
790 |
208 |
11 |
| MMK-AP0O92H |
1 |
2,8 |
3,2 |
| MMK-AP0122H |
1,25 |
3,6 |
4 |
| Duvar tipi |
MMK-AP0071H |
0,8 |
2,2 |
2,5 |
368 |
895 |
210 |
18 |
| MMK-AP0091H |
1 |
2,8 |
3,2 |
| MMK-AP0121H |
1,25 |
3,6 |
4,0 |
| MMK-AP0151H |
1,7 |
4,5 |
5,0 |
1055 |
19 |
| MMK-AP0181H |
2 |
5,6 |
6,3 |
| MMK-AP0241H |
2,5 |
7,1 |
8,0 |
1430 |
25 |
| Döşeme tipi kabinli |
MML-AP0071H |
0,8 |
2,2 |
2,5 |
630 |
950 |
230 |
37 |
| MML-AP0091H |
1 |
2,8 |
3,2 |
| MML-AP0121H |
1,25 |
3,6 |
4,0 |
| MML-AP0151H |
1,7 |
4,5 |
5,0 |
| MML-AP0181H |
2 |
5,6 |
6,3 |
| MML-AP0241H |
2,5 |
7,1 |
8,0 |
40 |
| Döşeme tipi kabinsiz |
MML-AP0071BH |
0,8 |
2,2 |
2,5 |
600 |
745 |
220 |
21 |
| MML-AP0091BH |
1 |
2,8 |
3,2 |
| MML-AP0121BH |
1,25 |
3,6 |
4,0 |
| MML-AP0151BH |
1,7 |
4,5 |
5,0 |
1045 |
29 |
| MML-AP0181BH |
2 |
5,6 |
6,3 |
| MML-AP0241BH |
2,5 |
7,1 |
8,0 |
| Salon tipi |
MMF-AP151H |
1,7 |
4,5 |
5 |
1750 |
600 |
210 |
48 |
| MMF-AP181H |
2 |
5,6 |
6,3 |
| MMF-AP241H |
2,5 |
7,1 |
8 |
49 |
| MMF-AP271H |
3 |
8 |
9 |
| MMF-AP361H |
4 |
11,2 |
12,5 |
390 |
65 |
| MMF-AP481H |
5 |
14 |
16 |
|
|
